Kit – Interferometro di Michelson
 |
Manuali[file_manager_advanced login=”yes” roles=”all” path=”wp-content/uploads/nfs/Manualistica/Manuali Strumentazione/Interferometro/Thorlabs” hide=”plugins” operations=”download” view=”list” theme=”windows10″ lang =”en”] [button color=”yellow” target=” _blank” url=”https://www.thorlabs.com”]Sito Produttore[/button] |
Elenco Strumenti:
[abase db=1 sql = “SELECT * FROM `Strumento` WHERE `NomeStrumento` LIKE \’%Interferometro Michelson%\'” columns=”Nome Strumento^NomeStrumento,Laboratorio,Stato,Seriale,Inventario,Arrivo,Garanzia”]Precauzioni e pericoli:
Laser Diodo Classe II (Verde)
Nota

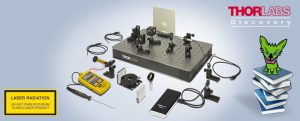

L’interferometro è composto dai seguenti elementi:
| Componente | Modello (tutto Thorlabs salvo esplicita indicazione) | Qt. | Note |
| Banco ottico (30×60) | B3060AE | 1 | Con 4 piedi isolanti (RDF1) |
| Diodo laser | CPS532-C2 | 1 | Corredato di anello-supporto (AD11NT) |
| Adattatore cilindrico | AD11NT | 1 | Per il laser |
| Alimentatore laser diodo | LDS5-EC | 1 | |
| Fotodiodo | SM05PD1A | 1 | Corredato di: montaggio (SM05M10), diaframma (SM05D5), anello supporto (SM05RCM), cavo coassiale SMS (CA2812) |
| Adattatore cilindrico | SM05M10 | 1 | Per il fotodiodo |
| Diaframma | SM05D5 | 1 | Per il fotodiodo |
| Anello di supporto | SM05RCM | 1 | Per il fotodiodo |
| Cavo coassiale | CA2812 | 1 | Per il fotodiodo |
| Movimento rotatorio | OptoSigma KSP-786M | 1 | Corredato di base
(Optosigma BSP-70120) |
| Base | Optosigma BSP-70120 | 1 | |
| Montaggio ottico (per lente o specchio) | SM1ZPM | 1 | Corredato di base (BA2M) e spessore (BA2S5M) – 1 movimento Z |
| Montaggio ottico (per lente o specchio) | KM100 | 2 | 2 movimenti X-Y |
| Supporto per lente | LMR1M | 2 | |
| Lente biconvessa | LB1471 | 1 | N-BK7, f = 50 mm |
| Specchio | PF10-03-P01 | 2 | |
| Beamsplitter | CCM1-BS013M | 1 | Montato, non polarizzante 400-700 nm |
| Economy beamsplitter | EBS1 | 1 | 50:50 (R:T) (AOI=45º) |
| LED | LEDWE-15 | 1 | Bianco |
| LED | LED631E | 1 | Rosso |
| Supporto LED | LEDMF | 2 | |
| Alimentatore LED | CPS1 | 1 | |
| Lamina plexiglass | 1 | Spessore 8 mm | |
| Lamina plexiglass | 1 | Spessore 12 mm | |
| Supporto per lamina | FP01 | 1 | |
| Clamping arm | PM4M | 1 | Per prisma, ecc. |
| Base | BA1M | 4 | |
| Base | BA2M | 2 | |
| Spessore | BA2S5M | 1 | |
| Sostegno | PH30M | 4 | |
| Sostegno universale | UPH30M | 2 | |
| Schermo bianco | EDU-VS1M | 1 | Corredato di supporto BA2M |
| Asta | TR20M | 3 | |
| Asta | TR30M | 3 | |
| Asta | TR40M | 1 | |
| Cacciavite | BD-5ML | 1 | M6- Extra long |
| Kit brigole e viti | HW-EDU-MINT1M | 1 | |
| Manuale di istruzioni | EDU-MINT1M | 1 |
